Wir freuen uns, nun auch Komponenten für den Selbstbau anbieten zu können.

Zunächst in kleinem Umfang mit Fokus auf einen 10-Zoll Newton, aber es kann ja noch werden.

Wer allerdings unter Selbstbau auch das Schleifen der Spiegel versteht, der ist bei Stathis Kafalis besser aufgehoben!

Warum überhaupt Selbstbau? Ein komplettes Teleskop ist doch billiger als der Kauf der Komponenten?

So ist es. Wenn Sie ein bisschen herumschauen, dann werden Sie einen Newton als 10-Zöller komplett (ohne Montierung) vielleicht schon für 400 oder 500 Euro finden. Der hier vorgeschlagene Selbstbau kostet dagegen mehr als 1000 Euro, bis der OTA komplett ist. Also die Arbeit und mehr Geld?

Aber....

Wenn Sie sich den Newton mit ausgesuchten Komponenten zusammenstellen, dann wird das hochwertiger sein als das, was in einem Standard-Fertigteil steckt. Und Sie können die Auslegung (Tubuslänge, -durchmesser, Fangspiegelgröße, etc.) nach Ihren Wünschen gestalten. Ein paar ganz wichtige Unterschiede sollen hier einmal als Beispiel herangezogen werden:

Hauptspiegel: Bei günstigen Angeboten wird man kaum Angaben zur Qualität der Oberfläche und Verspiegelung finden. Es muss keine wirklich schlechte Qualität sein, ist aber ein Lotteriespiel.

Fangspiegelgröße: Bei günstigen Komplettangeboten ist der Fangspiegel meist viel zu klein dimensioniert. Das klingt zwar gut, wenn die Obstruktion klein ist, aber spätestens bei Benutzung eines Fotoapparates für Deep-Sky sehen Sie die üble Vignettierung.

Okularauszug: Bei günstigen Angeboten durchgehend mit Zahn und Trieb statt als Crayford ausgeführt. Das führt zu „springen“ des Bildes beim Wechsel von Hinein- zu Hinausfokussieren und lässt keine Freude aufkommen.

Haupt- und Fangspiegelzellen: Die Bedienung für die Justage ist in aller Regel gruselig. Innensechskant- oder Kreuzschlitzschrauben, hier lockern, da festziehen, Gegendruck über O-Ringe (!) statt über Federn etc. Ein Newton braucht öfter mal eine Justage, und das soll in Minuten, nicht in Stunden gehen.

Natürlich können Sie einen optischen Tubus als 10-Zöller auch mit ordentlichen Komponenten komplett kaufen. Dann kostet aber auch dieser weit mehr als 1000 Euro.

Außerdem macht es Spaß und schafft eine Vertrautheit mit dem Gerät, die Sie beim Kauf von der Stange nie erreichen. Haben Sie mal drauf geachtet? Fast alle Selbstbau-Teleskope werden mit Eigennamen „getauft“, aber Fertigprodukte?

Diese Selbstbau-Teile haben wir unter folgenden Gesichtspunkten zusammengestellt:

Wir möchten

- ein möglichst umfassendes Angebot zum Selbstbau eines 10-Zöllers bereitstellen.

- eine Qualität ermöglichen, die sich deutlich über die von Massenprodukten heraushebt.

- die Balance zwischen anspruchsvollem, aber nicht übertriebenem Qualitätsanspruch finden und dadurch eine bezahlbare Lösung bieten.

- Üblicherweise relativ kurze Lieferzeiten bzw. Lieferfähigkeit ab Lager ermöglichen.

- eine gewisse Flexibilität bieten, damit der Newton Ihren Vorstellungen entsprechend ausgeführt werden kann.

Herausgekommen ist ein vielseitiges Standard-Set, das keinen high-end, aber durchaus gehobenen Ansprüchen gerecht wird.

Wahre Glaubenskriege werden um die notwendigen Tubusinnendurchmesser und auch Fangspiegelgrößen geführt. Mit den Alternativen unseres Sets haben Sie die Möglichkeit, hier nach Ihrer Meinung und Ihren Erfordernissen zu entscheiden und auszulegen.

Als Beispiel für die Auslegung hier unser eigener 10-Zöller mit diesen Komponenten (bitte lesen, einige wichtige Grundlagen zum Selbstbau!): Reese-Newton. Dazu der Beobachtungsbericht vom „First Light“ dieses Instrumentes: FirstLight

Die Optik

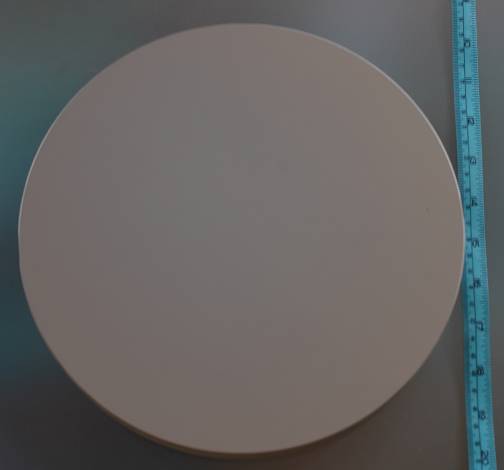

Der Hauptspiegel kommt von einem engagierten (!) chinesischen Hersteller. Die Spiegel kommen mit einem unabhängigen Zertifikat, erstellt von Wolfgang Grzybowski. Das Zertifikat beinhaltet Interferogramm, 3D-Wavefront, Foucault-Aufnahme, Test am künstlichen Doppelstern sowie natürlich PV-Wave-Ermittlung, RMS-Wert und Strehl. Sehen Sie sich die Ergebnisse auf der Homepage von Wolfgang Grzybowski unter „Teleskope“ an. Sie erhalten eine ausgezeichnete Qualität zu einem sehr moderaten Preis.

Das Trägermaterial ist vergleichbar zu Pyrex (Pyrex ist ein Markenname der Firma Corning und darf streng genommen nur von dieser Firma verwendet werden). Die Temperaturausdehnung liegt bei nur gut einem Drittel von derjenigen von Float Glas und weniger als der Hälfte von BK-7, die sonst gerne verwendeten (preisgünstigeren) Träger. Damit ist die Deformation des Spiegels während der Abkühlphase entsprechend geringer, er ist schneller einsatzbereit und Temperaturschwankungen während der Nacht wirken sich weniger aus. Der Verspiegelungsgrad liegt bei >90%. Die Spiegelstärke ist ca. 25mm, damit handelt es sich um einen recht dünnen und leichten Spiegel (ca. 2,8kg). Das bietet Entlastung für die Montierung und eine schnellere Auskühlphase, erfordert aber eine 9-Punkt-Lagerung in der Spiegelzelle.

Alles in allem – hier kann man nur zum Zuschlagen raten. Folgende Spiegel sind derzeit ab Lager lieferbar:

1 x Hauptspiegel 254/1260 Art. RE-PS-254 Preis: 489.- Euro Strehl 0,93
2 x Hauptspiegel 254/1260 Art. RE-PS-254 Preis: 529.- Euro Strehl 0,95
Hauptspiegel 254/1260 ohne Zertifikat, ansonsten identisch zu den oberen Spiegeln (gleicher Hersteller, gleiche Qualitätskriterien). 349.- Euro
Hauptspiegel 254/1260 ohne Zertifikat 2. Wahl (durch Transport Oberfläche mit kleinen Kratzern versehen, eventuell leichter Kontrastverlust, eher kosmetischer Fehler) ansonsten identisch zu den oberen Spiegeln (gleicher Hersteller, gleiche Qualitätskriterien). 200.- Euro

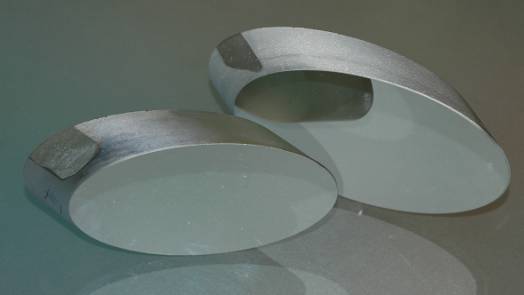

Die Fangspiegel stammen aus Tschechien. Träger ist ebenfalls eine Pyrex-Variante („SIMAX“). Die Oberfläche wird mit besser lambda/8 angegeben, die Reflektivität mit >92%. Zusammen mit dem Hauptspiegel erreichen also mindestens 83% des Lichtes auch Ihr Auge – ein guter Wert für Newtons.

Wir haben eine Stichprobe der Spiegel ebenfalls prüfen lassen. Die Herstellerangaben werden knapp erfüllt (ca. lambda/7,5), die Spiegel kommen damit unseren Anforderungen nach guter und angemessener Qualität nach und sind als preisgünstig einzustufen.

Inzwischen haben wir hier unser Angebot erweitert und bieten auch kleinere Größen an.

Fangspiegel 65mm kleine Achse Art. RE-FS-65 Preis: 119.- Euro Lieferbar: ab Lager Fangspiegel 60mm kleine Achse Art. RE-FS-60 Preis: 89.- Euro Lieferbar: ab Lager Fangspiegel 50mm kleine Achse Art. RE-FS-50 Preis: 65.- Euro Lieferbar: ab Lager Fangspiegel 40mm kleine Achse Art. RE-FS-40 Preis: 55.- Euro Lieferbar: ab Lager

Der Okularauszug

Hier gehört natürlich ein 2“-Crayford-Auszug her. Das Springen der Sterne bei Nutzung von Standard-Auszügen mit Trieb und Zahnstange bei Wechsel der Fokussierrichtung („shifting“) ist ab einem mittleren Qualitätsstandard nicht mehr hinnehmbar. Hier handelt es sich um gute, aber wiederum nicht sündhaft teure herausragende Qualität.

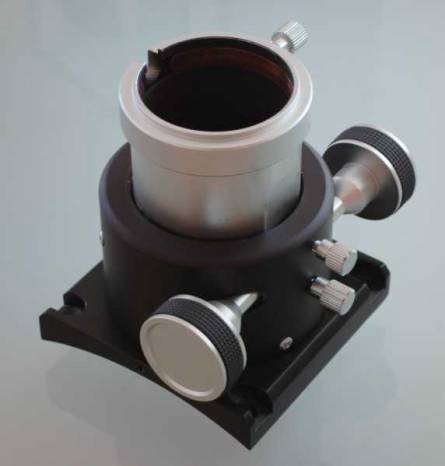

2“-Crayford-Auszug Art.-Nr.: RE-CR-NE Preis: 99,-€ Crayford-Auszüge sind shiftingfrei. Sie ermöglichen feinfühlige Fokussierung, ohne dass das Bild beim Wechsel vom hinein- zum hinausfokussieren „springt“. Unser Auszug ist zur Adaption an 8“-Newton-Teleskopen geeignet – hier passt die Krümmung des Ansatzes perfekt an den Tubusdurchmesser. Bei kleineren oder größeren Tuben ist der Auszug ebenfalls verwendbar, jedoch sollte man bei kleinerem Tubusdurchmesser mit Abstandshülsen, Unterlegscheiben oder einem selbstgefertigten Adapter arbeiten. Passt er ohne Bohren an Ihren Newton? Die Anschlussbohrungen werden im Abstand ca. 75x75mm benötigt, der Lochdurchmesser ist 4,4mm. Der Abstand Tubusaußenseite – Okularauszug im eingefahrenen Zustand beträgt ca. 70mm, der Verstellweg ca. 60mm. Die Ausführung ist sehr ordentlich. Die Innenausschwärzung des Okularzuges ist sehr matt, die Klemmung der Okulare (2“, Adapter auf 1,25“ im Lieferumfang enthalten) erfolgt über Bronze-Spannringe. Die beiden Schrauben dienen der Einstellung der Leicht- bzw. Schwergängigkeit des Auszuges (obere Schraube im Bild) sowie der Klemmung der angefahrenen Position (untere Schraube). Letztere ist bei der Adaption schweren Zubehörs notwendig, um unabsichtliches Verschieben der Fokusposition zu vermeiden. Ein hervorragender Ersatz für die ab Werk meist sehr einfach ausgeführten Okularauszüge oder als noch recht preiswerte, aber solide Lösung für Selbstbauer! Lieferbar: Ab Lager

Der Sucher

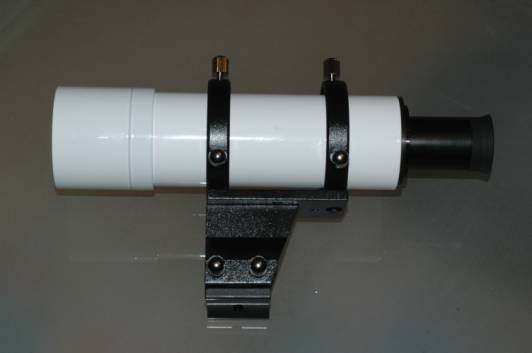

Ein 8x50 Sucher ist Pflicht, sofern man sich nicht für die gänzlich andere Variante Leuchtpunktsucher entscheidet. Eine Öffnung mit 30mm oder gar noch weniger zeigt einfach zu wenig Sterne. Weiteres Qualitätsmerkmal unseres Suchers ist die Halterung, die hier sehr solide in zwei getrennten Rohrschellen erfolgt und damit verstellsicher ist. Feines Fadenkreuz, sehr gute Sternabbildung und damit gute Grenzgröße. Komplett mit Adapter zur Befestigung am Teleskop.

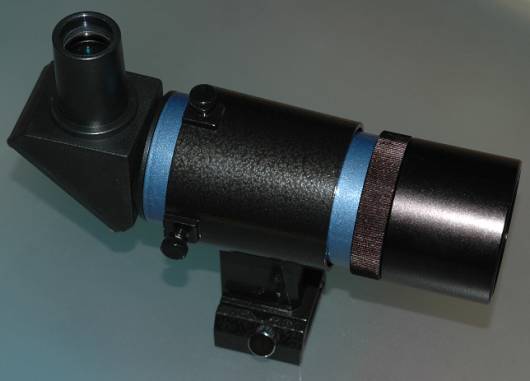

Unsere Alternative, der 9x50 Sucher von Skywatcher hat einen 90°-Einblick, was von einigen Sternfreunden bevorzugt wird. Ebenfalls mit Adapter zur Befestigung am Teleskop.

Sucher 8x50 Art. RE-SU-8x50 Preis: 79.- Euro Lieferbar: ab Lager
Winkelsucher 9x50 Art. SKY-SU-9x50 Preis: 79.- Euro Lieferbar: ca. 2 Wochen

Die Rohrschellen

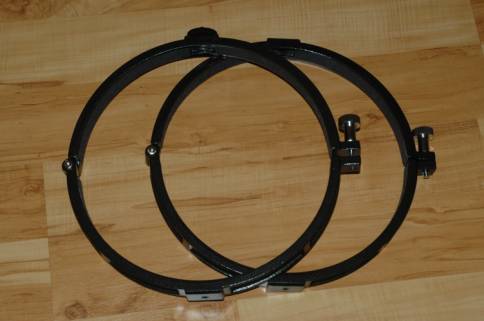

Die Rohrschellen kommen von Skywatcher. Die ordentlichen Schellen bieten die Möglichkeit, an der Oberseite weitere Schellen (für ein Leitrohr) zu befestigen oder eine Kamera über den mitgelieferten Adapter zu befestigen. Ausreichende Qualität zu günstigem Preis.

Alternativ sind Rohrschellen von Teleskop-Service für Tubus-Außendurchmesser 303mm erhältlich. Diese haben allerdings keine Befestigungsmöglichkeiten an der Oberseite.

Rohrschellen für 10“-Newton (Tubusdurchmesser ca. 285 - 288mm) Art. SKY-RS-290 Preis: 89.- Euro Lieferbar: ab Lager
Rohrschellen für 10“-Newton (Tubusdurchmesser 303mm) Art. TS-RS-303 Preis: 99.- Euro Lieferbar: bitte anfragen

Zur Komplettierung Ihres 10-Zöllers möchten wir Ihnen folgende Links ans Herz legen:

Tubus

Wir empfehlen die Verwendung eines Hartpapier-Tubus von Gerd Neumann. Vorteile: Beliebige Abmessungen, Wärmeausdehnung gering, recht kostengünstig. In den Abmessungen des „Reese-Newtons“ mit DI=282mm, DA=290mm, L=1300mm kommt er inkl. Versand auf etwa 180.- Euro.

Die Fangspiegelzelle

Als Fangspiegelzelle empfehlen wir die schöne Ausführung von Eagle Eye Optics. Insbesondere gefällt die einfache Justage über drei Schrauben, die über Federn unter Druck gehalten werden. Eine Zentralschraube und das damit einhergehende „Gefummel“ bei der Fangspiegeljustage sind hier nicht notwendig. Spätestens wenn man einmal gesehen hat, wie sich ein ordentlich kollimierter und ein leicht dejustierter Newton in der Abbildungsleistung unterscheiden, dann wird man diese präzise und komfortable Justagemöglichkeit zu schätzen wissen. Der Fangspiegel wird vorzugsweise mit Silikon (Baumarkt) auf dem Halter spannungsfrei befestigt. Leider gibt Michael Mushardt sein Geschäft auf, vielleicht können Sie noch einen Restbestand bekommen.

Die Hauptspiegelzelle

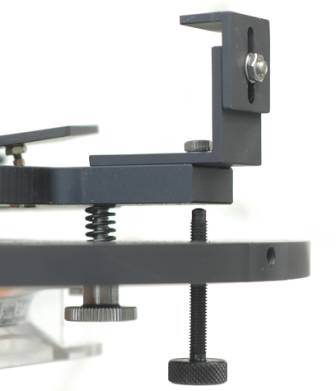

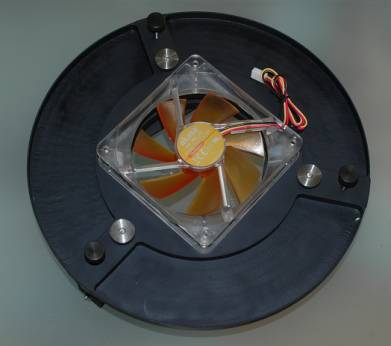

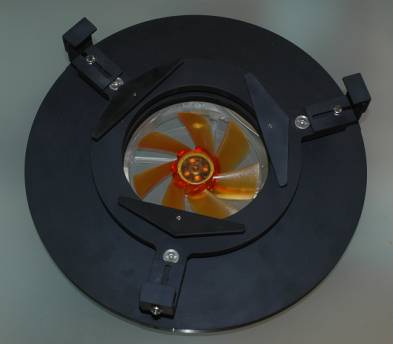

Wir bieten unsere eigene Entwicklung an (s.u.). Je nach Sonderwünschen, die wir gerne berücksichtigen, kalkulieren Sie bitte einen Preis von ab 250.- Euro. Sprechen Sie uns an, rechnen Sie aber mit ca. 2 Monaten Lieferzeit! Wir fertigen nur auf Bestellung. Einige Eigenschaften: geschlossene Bauweise, vorbereitet für saugenden Lüfterbetrieb (120mm-Lüfter), Gewicht ca. 1,2kg, Verfahrweg ca. 15mm für Anpassung des Backfokus. Ansonsten sprechen die Bilder für sich.

Alternativ möchten wir auf das Angebot von Teleskop-Service verweisen. Gute Möglichkeiten sind z.B. die TS eigenen Ausführungen der Spiegelzellen, die für den gewünschten Tubusinnendurchmesser angepasst werden. Bei Verwendung unseres Spiegels bitte auf 9-Punkt-Lagerung achten!

Die Montierung

Und falls Sie noch eine passende Montierung suchen: In unserem Skywatcher-Angebot werden Sie mit einer EQ-6 fündig. Eine günstige, sehr solide Montierung, wobei auch der Selbstbauer mit Fett- und Lagerwechsel noch gute Optimierungsmöglichkeiten hat. Gerne verweisen wir hier auch auf Volker Scheve (VTSB), der die Montierung in- und auswendig kennt und für faire Preise Fett- und Lagerwechsel und Optimierungen vornimmt.
